新能源汽車電池模組間銅母排軟連接

2024/3/17 來源：銅排軟連接專業生產工廠 點擊次數：

新能源汽車需要使用鋰電池作為動力電池，電池是由不同的電池模組合在一起，每個電池包都有獨立的儲電空間，如何將幾十是個電池包進行連接呢？需要一款可以承受高電壓和電流的連接器。軟連接銅排的物理性能滿足這些要求。

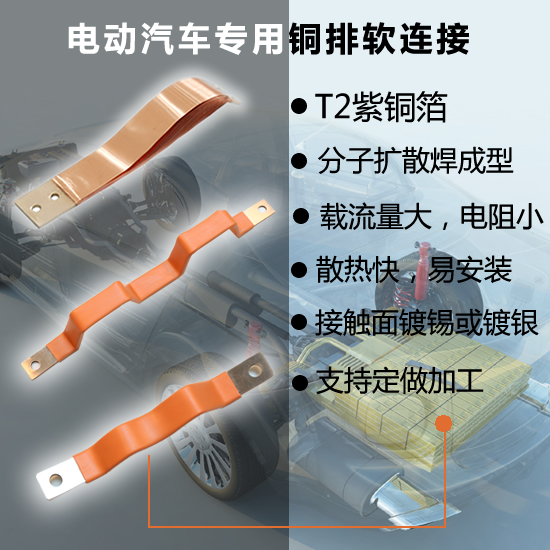

銅母排軟連接采用用0.1MM厚度的銅箔片經過分子擴散焊接成型，利用沖壓設備進行打孔，套上絕緣套管制作而已成。因?yàn)殡娏鞯膶?dǎo)電都是在表面，所以分層的銅排軟連接可以承載大電流的通過，而且銅排之間。絕緣套管可以滿足額定電壓600V,絕緣要求大于200M歐/1000V,60S條件下漏電流，1MA, 3500V,DC;

新能源汽車電池模組間銅母排軟連接具體加工要求：

1.銅箔片材料符合/T5231-2001GB/T2059-206，用多層0.1m厚度于2軟銅疊層母排,總厚度2.0mm,去毛刺,不允許出現腐蝕、氧化、油污、凹坑、凸點、裂紋、折皺等缺陷,對于螺紋孔、安裝孔、安
裝等重要部位深證平面度、精度尺寸要求。
2、表聞防護處理鍍鎳,滿足中性鹽霧試驗72h
3、禁用物質要求滿足ROHS
4、產品電阻率需≤0.018Qmn/m(20℃)
5、絕緣材料要求滿足工作溫度范圍40~120℃;絕緣材料額定電壓60V,絕緣要求大于200M9/1000。耐壓滿足3500VAC,5Hz,60s條件下漏電流1mA,3500VDC。

作為專業的銅母排軟連接工廠，我們有專業的設計團隊，可以這客戶進行軟連接銅排的定做，有專業的設備來測試軟連接的導電性能，恒溫測試，耐高壓測試等，保障產品的品質與交期。我們將為新能源汽車產業貢獻自己的力量。
