銅箔軟連接性能與生產制作工藝流程

2017/7/19 來源：銅排軟連接專業生產工廠 點擊次數：

  銅箔軟連接又叫壓焊軟連接，銅皮軟連接又叫釬焊軟連接，銅箔軟連接采用優質T2紫銅或無氧銅帶，按0.10mm（標準設計）或者按照客戶要求使用0.03,0.05,0.20，0.30,0.40,0.50mm的銅箔組成的，安裝接觸面采用壓焊設計生產。

  分子擴散焊是一種特殊的焊接工藝，能使不同強度的銅箔在特定的區域焊接在一起，銅箔軟連接焊接工藝不需要使用任何形式的助焊劑。得益于這種完美的分子連接性，分子擴散焊銅箔軟連接是一種絕佳的電導體，安裝接觸面可以承受任何形式的擠壓，彎曲或碰撞。由于安裝接觸面是定制的，所以他可以安裝到只有2毫米的空間內（例如發電機內部作連接用）。廣泛適用于新能源汽車，電動汽車，電力電工軟連接，大電流軟連接片高低壓電器，儲能鋰電池軟連接，高低壓開關柜，電焊機，電爐，礦用防爆電器，發電機組，碳刷導線的軟連接，可針對新能源汽車電池柔性導電連接領域進行專業設計定制加工。

  銅箔軟連接的生產工序：

1、領料：原材料一般分為硬態和軟態兩種型號，即t2y和t2m

  按照客戶及工藝要求選用相應的原材料：

  ①一般表面選用內外貼t2y 0.1mm、0.15mm，t2m 0.2mm、0.3mm，內層選用t2m  0.05mm-0.1mm或全部選用t2m 0.2mm-0.5mm，也可選用t2y0.03mm-0.1mm，如果內層選用t2y  0.03-0.05mm或t2m  0.05mm時，表面內外各貼2-3片t2y  0.1mm

  ②內層選用0.03-0.1時，表面內外貼一片化學鍍鎳電鍍銀或化學電鍍鎳

  ③選用0.2mm或0.2mm以上的銅帶時，通常用t2m 0.2mm或0.2mm以上的軟帶，表面無需增加其他銅帶

2、下料：根據工件的大小、加工難易度和精度要求，選用下料方式：

  ①繞制，t2y  0.1mm厚度≤4mm,t2y 0.05mm厚度≤6mm,寬度10-60mm，易產生廢料，但效率高，適合1人焊接（等長、不等長都可以）

  ②設備裁切，根據工藝要求，裁切等長或不等長（要求精度較高的工件）

3、焊接：

  焊接工序是銅箔軟連接生產工序中的關鍵工序，焊接質量的優劣將直接影響下面工序的加工。（如：平頭打磨、磨頭、鉆孔、拋光及電鍍等）也會影響導電系統的正常運行及其安全性和使用壽命（如：通電發熱、爆炸、表面銅箔過流熔斷、起電弧等）

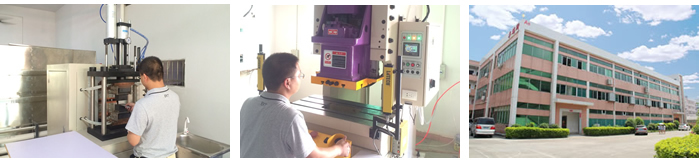

  東莞市麥瑞斯電子材料有限公司專注于新能源電動車電池銅排連接，鋁箔軟連接，銅箔軟連接，編織帶銅排，銅排軟連接，生產、研發和銷售，立志成為新能源領域軟連接專家。麥瑞斯電子通過了ISO9001:2008質量管理體系認證，公司采用先進的生產工藝、精良的設備及完善的輔助配套設施進行生產。多年來，憑借出色的技術研發能力、高質量的產品、高信譽的經營理念贏得了廣大用戶的認可，長期為國內新能源汽車行業龍頭企業及著名外資企業提供零部件配套服務。
