一、游艇電池銅排軟連接技術要求：

1、圖紙僅描述零件的尺寸控制要求，尺寸以數模為準:所有的控制特征均是通過幾何公差定義;

2、禁用物質應滿足《GB/T30512-2014汽車禁用物質要求》;

3、當2D圖紙與3D數模尺寸不一致時，以2D圖紙中的尺寸為主;

4、供應商報價時需要嚴格遵守本圖紙及對應的SOR中的技術要求:

5、銅排零件材質牌號:T2H02，力學性能參照國標GB /T6187-2021銅及銅合金箔材，銅排軟連接采用35片0.1mm銅箔疊片，電阻率不高于0.017774Qm2/m;材料不能有分層、開裂、機械沖擊印痕等不良現象，表面平整、光滑、無銹斑:

二、銅排軟連接功能面要求如下:
(1)軟排端部熱壓0.1mm鎳片;鎳片耐腐蝕滿足GB/T 10125-2021中性鹽霧試驗192h無白銹;(2)端部安裝區域平面度<0.2mm，毛刺高度<0.1mm,粗粒度≤Ral。

6、軟銅排安裝端面需進行熱壓焊接等硬化處理，硬化后銅排硬度要求>80HV;
7、軟銅排表面套熱縮套管，厚度1+0.3mm:顏色RAL2003:[、03]9.耐壓要求:>3500VDC，60s，電流≤lmA;

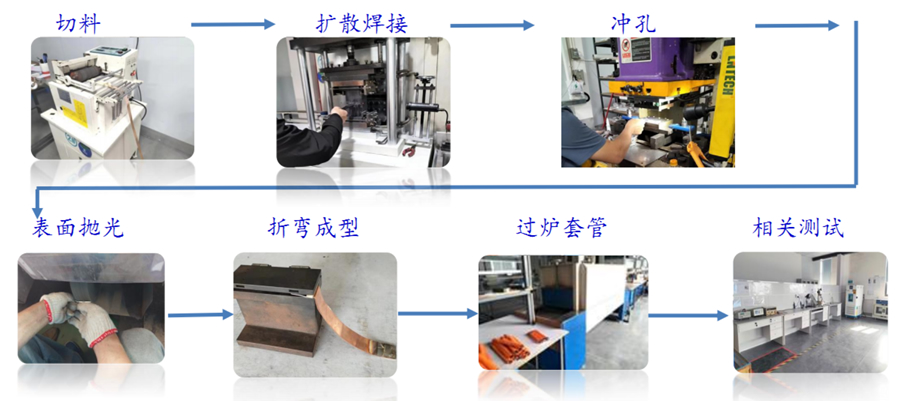

銅排軟連接工藝流程：
