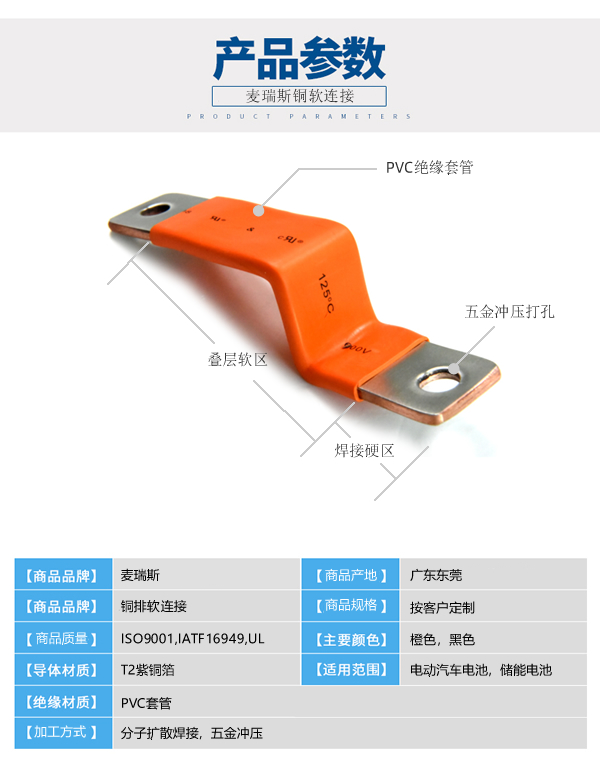

叉車鋰電池銅排軟連接技術要求:

1、此零件除標注位置使用硬銅外，其余位置為銅排軟連接,采用0.1mm銅箔焊接而成，焊接強度大于50N;
2、熱縮套管阻燃等級:UL 94V-0;
3、電鍍或貼片不允許有鼓泡、麻點、孔隙、脫皮、粗糙、裂紋、鍍等。外觀檢查按照QB/T 3814-1999 進行沖孔處保證在同一面無塌陷、毛刺等缺陷。兩邊拋光，無錯帶現象，銳角倒鈍;
4、按圖紙區套橘色熱縮套管，壁厚0.5-1mm，表面平整:
5、兩端搭接面部位，未注尺寸公差按+/-0.5執行;
6、圓孔直角倒鈍,良好的光線條件下，用目測法檢測產品外觀，產品基材平整，無尖角、毛刺:
7、耐電壓測試:使用耐壓測試儀進行測試，切一個50mmx20mmx2mm表面未做絕緣處理的銅片，銅片表面應平整且無銹蝕。將銅片50mmx20mm的表面壓在產品的絕緣護套上，將耐壓測試儀的一端與產品金屬裸露部分相連，另一端與銅片相連，耐壓測試儀施加的電壓從不超過試驗電壓全值1800V/AC或2880V/DC的一半開始，穩步地增加至全值,這段升壓時間不少于10s，全值電壓維持1min，測試過程無擊穿、飛弧現象。
8、叉車電池軟銅排產品滿足國標《電連接件物料規范》要求;
9、產品符合ROHS、ELV要求;
10、零部件須有永久性可追湖標識(條碼或二維碼)，具體按《物料追湖信息規范》執行。

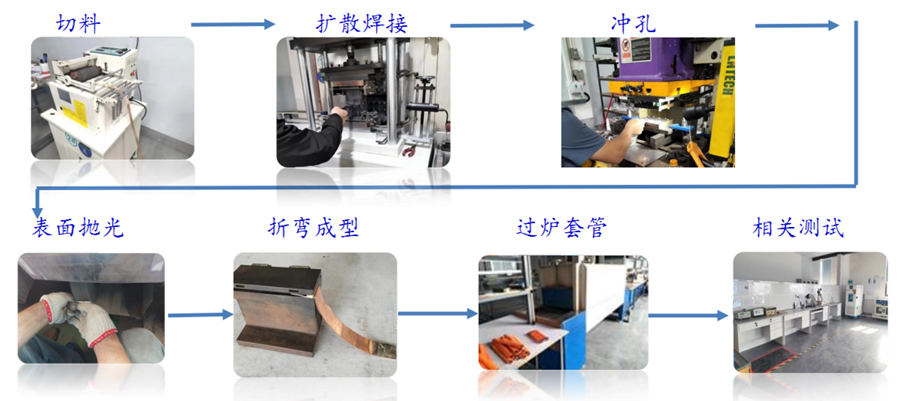

電動叉車電池銅軟連接工藝流程圖：
