新能源儲能電池軟銅排性能要求與質量測試方法
2024/8/22 來源:銅排軟連接專業生產工廠 點擊次數:

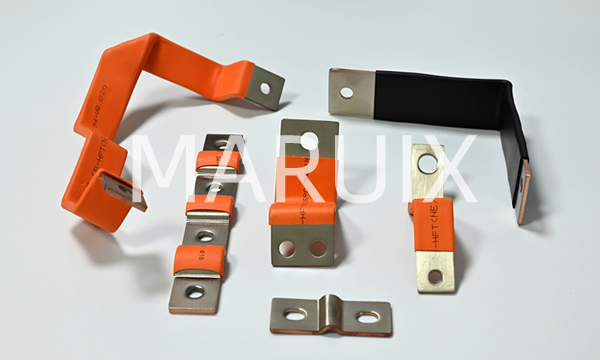

新能源儲能電池柜的導電連接方面會采用兩種銅排,一種是沖壓成型的硬銅排,另外一種是采用多層銅箔焊接成型的軟銅排,這兩種方式生產的銅排各有優勢。硬銅排的優勢在于生產成本低,加工效率高,軟銅排的優勢在于有伸縮空間,容易安裝,導電能力強。對于兩種銅排的質量要求都是非常嚴格的,因?yàn)樗鼈冴P(guān)系到電池使用的安全性。那么,新能源行業在質量方面對儲能電池銅排的標準與測試方法有哪些規定。
新能源儲能電池軟銅排性能要求與測試方法:
1、銅排安裝面接觸電阻<0.06m;
2、鍍層附著力(百格測試),表面鍍層附著力滿足ISO:0級或ASTM:5B(無小片脫落);
3、焊接結合力測試,鎳片和銅排剝高力>50N,銅排和銅排表面滿足50N/min;
4、軟巴疲勞測試,一端固定,另一端上下擺動1mm,測試次數不小于20000次(4200次一小時),10X顯微鏡觀察不斷層,測根部5mm區域不分層;
5、軟銅排折彎測試,每折彎十次進行一次檢查,檢查外觀滿足要求,折彎處絕緣層滿足耐壓絕緣電阻;
6、軟巴鎳片拆卸測試,熱壓區使用M8的螺栓,用33N·m反復拆卸10次,鎳片不脫落不起;
7.、高溫高濕,溫度85℃、相對濕度85%,銅排在1000h測試后,鍍層滿足外觀和附著力要求,同時絕緣層滿足外觀和絕緣耐壓要求,滿足電性能、過流溫升要求。軟硬搭接拉脫力測試?yán)摿λp在10%以內。
8、高低溫沖擊,-40℃, 85℃,2h一個循環,儲能電池銅排在500個溫度交交循環測試后,鍍層滿足外觀和附著力要求,同時絕緣層滿足外觀和絕緣耐壓要求。滿足電性能、過流溫升要求。軟硬搭接拉脫力測試?yán)摿λp在10%以內;
9、濕熱循環試驗,Q/BYDQ-A1906.4566、GB/T 2423.34,溫度70℃和93%濕度溫度的環境下,以5A或10A電流持續1130h,持續記錄電流和電壓;
10、表面鍍層色均勻一致,不能起層、鍍層脫落等現象;不能有劃傷、碰傷、油污,折彎處無明顯折痕,即折彎不能二次折彎或多次折彎。
