高爾夫球車動力電池軟銅排技術要求與公差標準

2024/6/25 來源：銅排軟連接專業生產工廠 點擊次數：

在油改電的過程中，很多小動力車輛也加入其中，如：高爾夫球車，它相對于電動汽車來說，續航里程與動力要求不高，在動力電池上也會用到軟銅排，那么，它的技術要求如何呢？今天東莞軟銅排廠家為家用做詳細的技術講解。

高爾夫球車動力電池軟銅排技術要求:

1、材質及表面處理:0.1mm 紫銅，分子擴散焊接,表面貼0.1鎳片,參考GB/T 10125-2012,滿足50g/L中性鹽霧試驗48小時(或銅鹽加速醋酸鹽霧試驗12小時)后,表面不出現綠銹、氣泡等現象,刮刻線銹蝕不得超過1mm,參考GB/T6461.銹蝕評價>9級:

2、外觀要求:表面無毛刺、飛邊、無刮傷、臟污、變形、鍍層脫落，凹凸點等不良現象:

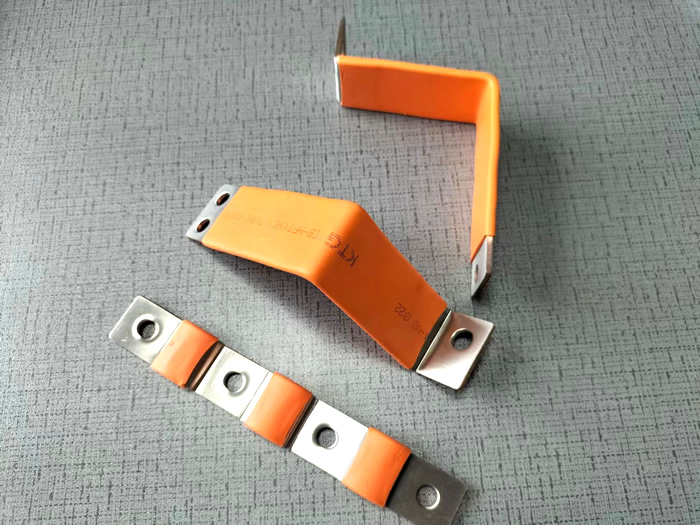

3、軟銅排局部套橙色絕緣套管或浸橙色樹脂,厚度≤2mm,滿足阻燃等級VW-1,耐壓滿足耐壓2500AC,溫度使用-45-125℃:

4、軟銅排符合RHS2.0要求。

5.帶尺寸為重點管控尺寸,未標注公差按照GB/T 1804-執行,未標尺寸參考3D圖紙,所有組合零件必須完全適配,裝配尺寸須全檢;

特別注意時，在生產過程中，我們要根據高爾夫球車實際安裝要求來決定相關公差標準：

1、孔到邊尺寸，有些產品此距離會<6，按未注公差的話精度是土0.1，實際生產無法滿足該要求，樣品未注公差土0,3控制，量產未注公差土0.2控制。

2、安裝孔孔徑選擇:如產品無特殊的精度要求，安裝孔直徑建議以螺絲規格+1mm設計。例M8螺栓，對應安裝孔直徑設計規格49。提高安裝容錯率，為使用安裝增加便捷性。
