【純干貨】新能源硬銅排技術要求與質量驗收方法與標準

2024/6/22 來源：銅排軟連接專業生產工廠 點擊次數：

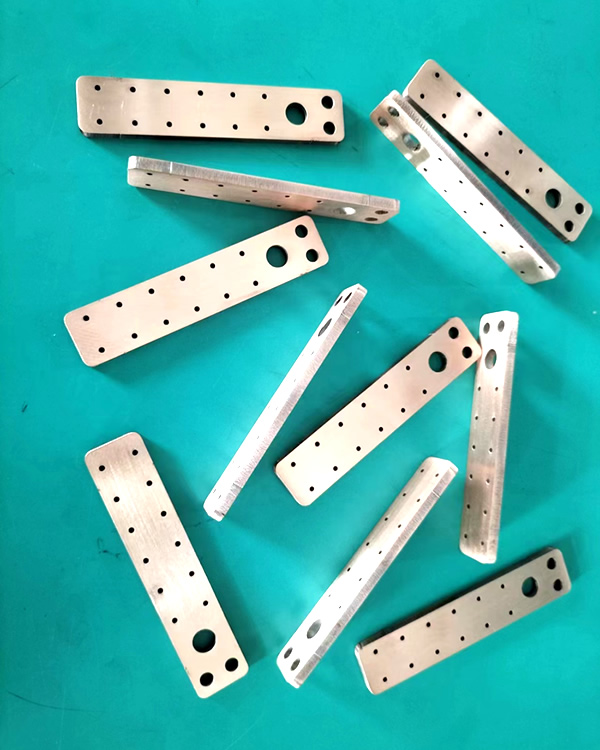

在新能源行業的電池箱和高壓盒中，硬銅排常用于繼電器，連接器，MSD 等電器件之間的高壓連接結構件，通常比較異形，通過緊固件鎖緊。

新能源硬銅排技術要求:
1.材質:T2紫銅,材質符合ROHS標準,T=2.0mm,料厚公差+0.05MM;
2.表面鍍鎳,銳角倒鈍,焊點打磨光滑平整,表面無銳角、臟污、劃傷、油漬等缺陷。
3.已標注尺寸嚴格按圖示要求管控;
4.未注線性尺寸公差按GB1804-M級
5.未注形狀公差按GB1184-2000:
6.未注折彎內角為90“+0.1”,未注折彎內徑取值R>=T。

新能源硬銅排驗收標準與方法:

本驗收方法用于銅排、鋁排外觀檢驗，統一內外部外觀檢驗標準，為產品品質檢查提供檢驗依據，確保產品品質穩定性。

1、檢驗距離:30-40cm

2、檢查角度:水平直視及45度
3、檢查速度:外觀檢視時間30秒
4、檢查工具:目視、卡尺、色卡、色差儀,使用10倍放大鏡檢查產品外觀，必要時可將被檢產品進行旋轉以滿足不同區域檢查需要。
5、光源:光照度在400-600LUX的范圍內
6、檢查人員:檢驗人員需經過培訓合格后，對于有爭議時，需同質量部門主管共同會判。
