新能源銅鋁排焊接工藝介紹與技術標準
2024/1/4 來源：銅排軟連接專業生產工廠 點擊次數：

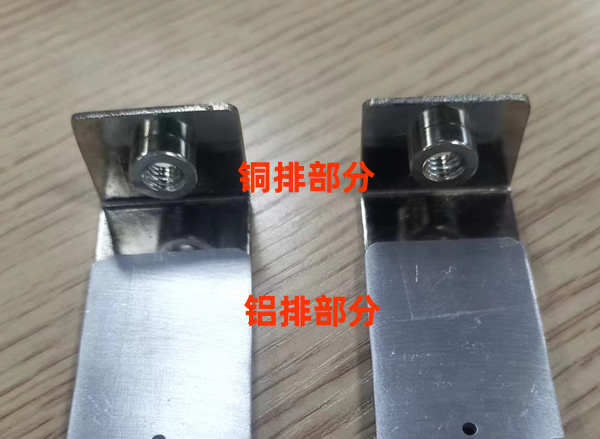

在新能源電池結構件中，有很多銅排與鋁排作為導電連接，在一些復雜的結構設計中還會有銅鋁排搭接的情況，如何才能實現銅鋁排焊接呢？目前的加工技術來說，主要有以下三種焊接方式：激光焊接、分子擴散焊接、超聲波焊接。這三個工藝技術各有優勢，但其中分子擴散焊接方式應用廣，焊接拉拔力大，符合新能源行業的要求。
1、材料:純銅/T=2mm，硬度為AHV80-110: 鋁/T=2mm、表面處理:表面研磨，開孔位置去毛刺、披鋒，開孔。
2、銅鋁排搭接面需校平處理(平面度0.1)表面電鍍鎳，鍍層厚度3~15um; 中性鹽霧試驗72小時，達到D7等級。
3、表面鍍層色均勻一致，不能起層、鍍層脫落等現角:不能有劃傷、碰傷、油污，折彎處無明顯折痕，即折彎不能二次折夸或多次折彎。
4、電連接點內阻<0.03m2，表面粗糙度小于1.6，無飛邊、毛刺、劃傷、變形、色差等缺陷:
5、外觀標準：零件上不能有油污，使用前需用有機溶劑清洗干凈。
6、銅鋁排焊接軸向拉脫力>1000N，剝離力>800N。未注公差參照《GB/T 15055-m 2007 沖壓件未注公差尺寸極限偏差》。
