CCS鋁巴貼鎳片加工技術要求

2023/9/3 來源：銅排軟連接專業生產工廠 點擊次數：

在新能源電池模組的電芯聯接方式，CCS將慢慢的成為主流技術。CCS提供動力電池的電芯/電壓/溫度實時數據采集，通過FPC、PCBA及連接器等配套主機，實時將數據傳輸給BMS系統，足見它的重要性。在CCS的生產中有個關鍵的技術不得不提，那就是鋁排貼鎳片，它需要有專業的焊接設備才能完成。目前來說，主要是采用分子擴散焊接設備來完成純鋁排上面焊接0.1MM厚的鎳片。CCS生產廠家對于鋁排貼鎳片技術要求如何呢?

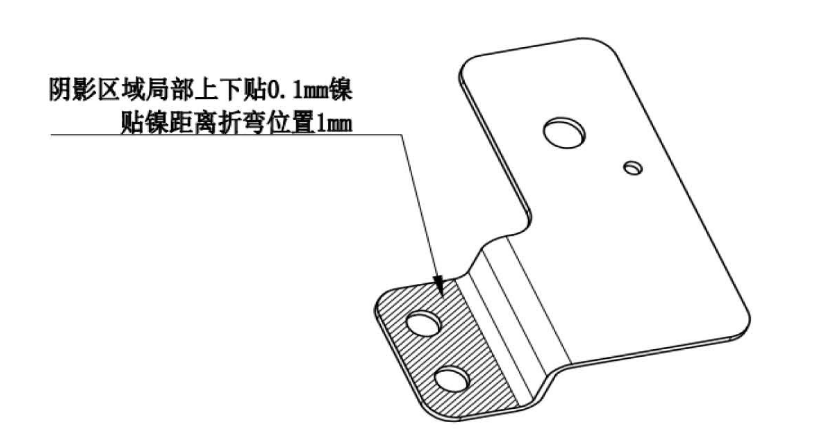

鋁巴貼鎳片加工技術要求:

1.材質:AL1060,H24，T=1.5mm;顏色:鋁巴本色;材料性能:參考GB/T3880&GB/T3190;

2.外觀要求:清潔無污物，無形、劃傷、毛、跡、坑等缺陷，詳驗標準見《零部件外觀管控質量標準》

3表面處理:磁力研磨，局部貼鎳;表面清潔度RFU<100:4.鹽零測試參考GB/T10125-2012，無鍍層，72h鹽霧后，表面無腐蝕物脫落:有鍍層，72h鹽零后，表面滿足GB/T6461-2008標準防腐等級ABCDE;

5.帶GXX為重點管控尺寸，未注公差按照GB/T 15055-m執行，未注尺寸參照3D;6.環保要求:產品必須符合《部品環境有害物質管控標準》QSB-S-076中

ROHS與REACE電池指令,無鹵等其他要求;

7.其他性能及測試要求:參考《CCS組件SOR》。
