電芯母排連接組件CCS鋁排貼鎳生產解決方案

2023/8/14 來源：銅排軟連接專業生產工廠 點擊次數：

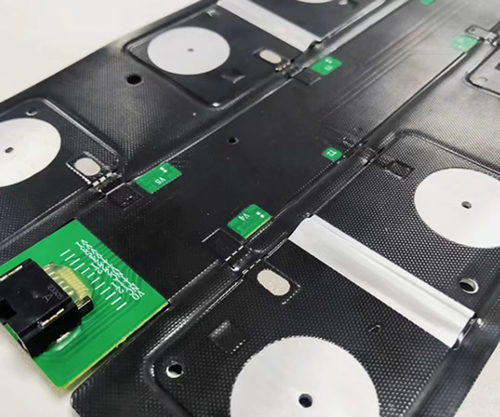

熱壓CCS動力電池集成母排，簡稱CCS。它是鋰電池電芯間連接的一種新型方式，讓采集信號與載流硬鋁排通過集成在一起，讓電芯結構更加可靠，性能更穩定更安全。

集成母排CCS包括信號采集板、載流導體（硬鋁排與貼鎳片鋁排）、信號采集導體和絕緣膜。信號采集板通過信號采集導體連接于載流導體連接有載流導體的信號采集板的上下表面附有絕緣膜，該處的附有絕緣膜為信號采集板。載流導體和信號采集導體上根據需要可以全部附有絕緣膜，也可以部分附有絕緣膜。

絕緣膜通過熱壓盒的方式附于信號采集板、再流導體和信號采集導體的表面，使得信號采集板與載流導體、信號采集導體和絕緣膜成為整體化結構，從而讓電芯間連接更加緊密，更加安全可靠。

在載流方面，CCS一般采用大量的沖壓鋁排，在采集板兩端會采用鋁排貼鎳方式，方便焊接相關的線路。CCS鋁排采用沖壓方式生產，一來是成本相對較低，二是加工速度快，若使用連續模生產一天可以生產幾萬件，而CCS鋁排貼鎳焊接，因?yàn)槭芎附釉O(shè)備速度慢的缺點，加工速度相對較慢。

CCS鋁排貼鎳片產品在加工中，需要對鎳片進行定位處理，然后使用分子擴散焊接設備一次成型，焊接時要嚴格控制焊接壓力與溫度及時間，焊接一個成品大約要15-20秒，這樣造成了加工速度相對較慢。若客戶需要大量出貨，一定要有時間上提前考慮。
