工程師必看多孔位軟銅排加工時如何控制公差
2023/1/30 來源：銅排軟連接專業生產工廠 點擊次數：
在鋰電池模組的設計中，因?yàn)椴煌墓δ芤螅?strong>軟銅排外型有很大差異。作為生產軟銅排廠家，不僅要按客戶的圖紙來進行制造，也需要根據積累的經驗，為客戶提供產品結構優化，讓產品的性能更好，更容易安裝。

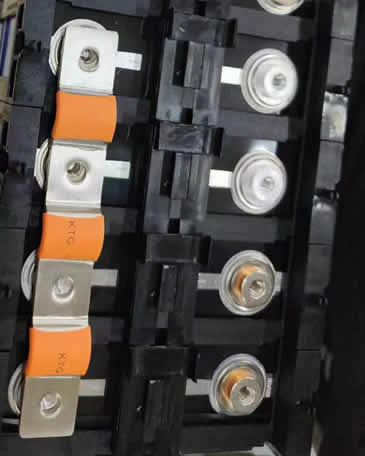

在一個客戶電池模組設計時，需要有一個軟銅排有4連續間隔孔位，孔位中間還有凸包，這樣的設計若是孔位間的公差控制不好，會出現安裝時孔位偏差問題。如下圖示：雖然軟銅排有一定伸縮性，但也沒法將螺絲安裝好。
出現以上安裝孔位偏差的問題，軟銅排加工時要如何解決呢？
1、制作凸包治具壓型
我們要根據客戶的產品結構與軟銅排設計圖紙，制作一個壓合治具，將焊接好的軟銅排在這治具受力壓合，讓外形固定，這樣凸包就能符合安裝時的要求。
2、開一套一次沖孔模具
為了讓孔位的精度更好，控制好孔間的公差，要開一套一次沖4孔位的五金模具，軟銅排完成壓合后，直接一次沖好4個孔位，這樣孔位間的公差就能控制好。
3、盡量增加凸包處軟區長度
為了讓多孔位軟銅排的伸縮性更好，在焊接時一定要盡量加大軟區的長度，這樣軟銅排的柔軟度更好，若孔位有一定要偏差時，我們可以通過按壓凸包軟區讓孔位移動，從而讓安裝更加順利。
