疊層銅排軟連接導電載流量的計算公式

2024/3/11 來源：銅排軟連接專業生產工廠點擊次數：

銅排軟連接早期是用在電力設備的導電連接，因?yàn)樗膶?dǎo)電性能好，散熱快，安裝方便，抗震能力強而用在新能源汽車的電池導電連接器。一個新的產業興起，造就了一批企業的投入到銅軟連接的研發生產中來，但對于疊層銅排的導電能力的計算方式，不一定所有的汽車工程師了解，所以在設計電池導電連接時，對于銅排的設計中，載流量的核算成了工程師們一個頭疼的問題，有沒有準確的疊層銅排的導電電流計算公式呢?

銅排軟連接載流量也會隨環境溫度變化而變化，在這里我們最多的是采用環境溫度為35攝氏度的載流量為準,在這個溫度下選擇銅排截面積是滿足電氣要求，而且經濟劃算的。不同環境溫度下，查表得出的載流量需乘以不同環境溫度下的校正系數，就得出不同環境溫度下的載流量。

估算法是工程師們常用的計算銅軟排導電量的方法，實際的導電量要設計后經過嚴格的實驗測試為準：

單條銅母排載流量=寬度X厚度系數，雙母排載流量=寬度X厚度系數X1.5(經驗系數)

銅排和鋁排也可以按平方數來,通常銅應該按5-8A/平方,

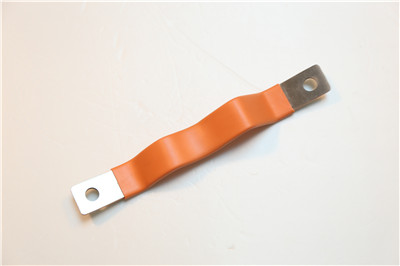

疊層銅排軟連接

以上所有計算均精確到與手冊數據相當接近。

另外，銅軟連接載流量也有一個非常簡明的計算公式：

單層銅排載流量=排寬*(排厚+8.5)A

例如：15*3的40℃時載流量=15*11.5=172.5A

100*8的40℃時載流量=100*16.5=1650A

雙層載流量＝1.5倍單層載流量

三層載流量＝2.0倍單層載流量

多層的導電系統更高，可以根據一般經驗擴大倍數。

銅匯流排					許可載流量
材料	規格mm	每相導線數	面積mm2	重量kg/m	直流A	交流A
銅排	15×2	1	30	0.27	130	130
	15×3	1	45	0.4	155	155
	20×2	1	40	0.36	175	175
	20×3	1	60	0.54	220	220
	20×5	1	100	0.89	280	285
	25×3	1	75	0.67	250	250
	25×5	1	125	1.12	325	325
	30×3	1	90	0.80	305	305
	30×5	1	150	1.34	370	370
	30×5	2	300	2.68	700	670
	40×5	1	200	1.78	420	420
	40×5	2	400	3.56	860	800
	40×10	1	400	3.56	715	715
	40×10	2	800	7.12	1400	1230
	50×5	1	250	2.23	590	585
	50×5	2	500	4.45	1150	1030
	50×10	1	500	4.45	875	875
	50×10	2	1000	8.92	1700	1600
	60×5	1	300	2.67	700	700
	60×8	1	480	4.28	875	875
	60×10	1	600	5.34	1000	1000
	60×10	2	1200	10.68	1850	1790
	60×10	3	1800	6.02	2900	2540
	80×10	1	800	7.12	1300	1300
	80×10	2	1600	14.24	2300	2240
	80×10	3	2400	21.37	3400	3310
	80×10	4	3200	28.48	4500	4250
	100×10	1	1000	8.9	1650	1650
	100×10	2	2000	17.8	1825	1735
	100×10	3	3000	26.7	3950	3770
	100×10	4	4000	35.6	5250	5010
	120×10	1	1200	10.7	2100	1920
	120×10	2	2400	21.4	3700	3100
	120×10	3	3600	32.1	5200	4000
	120×10	4	4800	42.8	6600	5280

麥瑞斯銅排軟連接是根據客戶的要求定做，首先要考慮到設備與電池的空間位置來決定銅軟排的長度與厚度，一般都是采用0.1MM厚度的T2銅作為基材，疊層數根據空間來定。對于制作出來的銅軟鏈接，我們有專業的導流量的測試設備，來幫助客戶測試相關數據，并提供專業的報告。
